1 高壓汽車連接器在整車體系中的運用
新能源汽車用連接器是汽車連接器大類中的一種，是近幾年跟著國家新能源汽車的開展，逐漸從傳統高壓大電流和傳統低壓汽車連接器中分離出來的一類汽車連接器。相較于傳統高壓大電流汽車連接器，新能源汽車用汽車連接器的運用工況更復雜多變，對汽車連接器的牢靠性要求更高；相較于傳統低壓汽車連接器，由于電壓等級的進步（目前主流體系的電壓均高于300V DC），增加了人體受到電擊損傷的危險，對汽車連接器的安全性要求更高；所以對產品的絕緣、防護要求等比傳統低壓插件均有所進步。
新能源汽車用汽車連接器的效果首要是確保整車高壓互聯體系，即在內部電路被阻斷或孤立不通處架起橋梁然后使電流流通。新能源車用汽車連接器的組成一般可分為：外殼、密封件等輔佐結構，絕緣件，導電觸摸對三部分組成。通過插頭護套和插座護套間的對插、相互配合，即可到達接通和導電的功用。高壓汽車連接器首要運用在新能源汽車高壓大電流回路，和導電線纜一起效果，將電池包的能量通過不同的電氣回路，輸送到整車體系中各部件，如電池包、電機操控器、DCDC轉換器、充電機等車身用電單元。

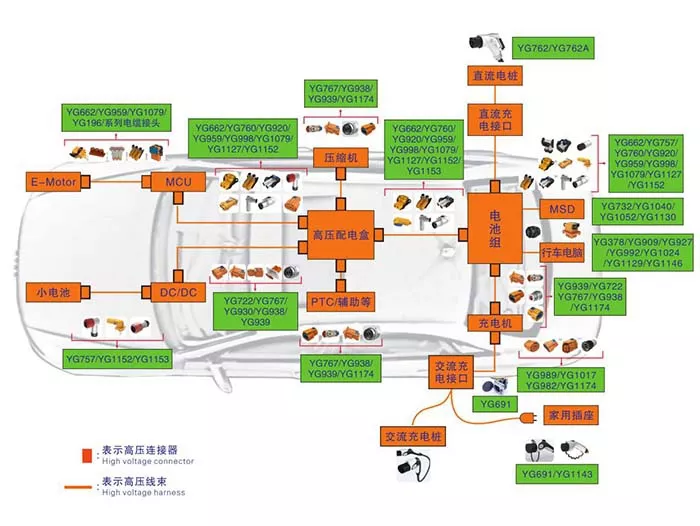

圖1便是高壓汽車連接器在整車體系運用中的一個布局圖。
圖1
2 高壓汽車連接器規劃要害項剖析
2.1溫升及降額曲線值
溫升是汽車連接器規劃最重要的規劃要害項之一，反常的溫升會導致汽車連接器由于溫升過高，發生燒蝕。
汽車連接器的溫升受如下因素影響：
1、 觸摸電阻：用于導電連接，兩觸摸載體之間的電阻，如針孔對插觸摸電阻、針孔尾部與導線壓接電阻、螺紋連接銅牌與銅牌之間的觸摸電阻
2、物質環境加熱：當汽車連接器長期處于一個高溫環境，由于汽車連接器所用的資料都是工程塑料、金屬、橡膠等，尤其工程塑料要求最高作業溫度140℃，但當產品運用的環境溫度過高，汽車連接器由于自身觸摸內阻發熱在到達熱平衡時，加上所處的環境溫度高于了資料答應運用最高作業溫度。此刻，若汽車連接器長期處于一個該環境，汽車連接器內部針孔件發熱導致內部溫度排不出來話，內部溫度會持續升高，汽車連接器就會發生很大的熱量，導致汽車連接器呈現燒蝕引起車輛燃燒，這是十分嚴峻的問題。橡膠資料和金屬資料均有最高作業溫度約束，規劃時均需求考慮。
3、板端的連接：規劃的時分要用螺栓的情況下，或許要用預防措施，避免供貨的時分松脫；一起在螺栓連接時，必定要依據操作規范進行扭力檢測。導電部件螺釘連接情況下，首要的失效方法之一便是未依照力矩要求進行擰緊力矩管控，導致連接部位溫升反常，燒蝕。
4、降額曲線：現在咱們來討論下降額曲線，在我的理解中，降額曲線圖就好比你去挑選一個產品，這個產品要用在特定的環境中運用，這時挑選產品的時分就要依據這個產品的一個屬性值來確定你挑選哪個區間范圍內的產品。高壓汽車連接器的降額曲線圖便是給客戶供給一份菜單，客戶依據這個菜單對應自己的口味挑選自己合適的菜品。
降額曲線便是不同電流在不同的作業環境溫度下對應出的不同值，這些值通過描點法得到的一個曲線圖，有了這個降額曲線圖就能愈加直觀的看到這個汽車連接器運用條件。
下圖便是關于溫升和降額曲線的圖示

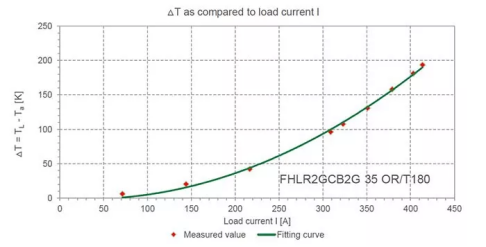

溫升曲線圖

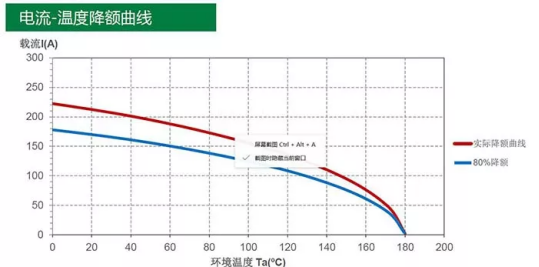

降額曲線圖
