1溫升及降額曲線值
溫升是汽車連接器規劃最重要的規劃要害項之一，失常的溫升會導致汽車連接器因?yàn)闇厣^高，產生燒蝕。
汽車連接器的溫升受如下要素影響：
1、接觸電阻：用于導電連接，兩接觸載體之間的電阻，如針孔對插接觸電阻、針孔尾部與導線壓接電阻、螺紋連接銅牌與銅牌之間的接觸電阻
2、物質環境加熱：當汽車連接器長時間處于一個高溫環境，因?yàn)?/span>汽車連接器所用的材料都是工程塑料、金屬、橡膠等，尤其工程塑料要求最高作業溫度140℃，但當產品運用的環境溫度過高，汽車連接器因?yàn)楸旧斫佑|內阻發熱在抵達熱平衡時，加上所在的環境溫度高于了材料容許運用最高作業溫度。此刻，若汽車連接器長時間處于一個該環境，汽車連接器內部針孔件發熱導致內部溫度排不出來話，內部溫度會繼續升高，汽車連接器就會產生很大的熱量，導致汽車連接器出現燒蝕引起車輛焚燒，這是非常嚴峻的問題。橡膠材料和金屬材料均有最高作業溫度約束，規劃時均需求考慮。
3、板端的連接：規劃的時分要用螺栓的情況下，或許要用預防措施，避免供貨的時分松脫；一同在螺栓連接時，必定要根據操作規范進行扭力檢測。導電部件螺釘連接情況下，首要的失效辦法之一就是未按照力矩要求進行擰緊力矩管控，導致連接部位溫升失常，燒蝕。
4、降額曲線：現在我們來討論下降額曲線，在我的了解中，降額曲線圖就好比你去選擇一個產品，這個產品要用在特定的環境中運用，這時選擇產品的時分就要根據這個產品的一個特點值來確認你選擇哪個區間范圍內的產品。高壓汽車連接器的降額曲線圖就是給客戶供應一份菜單，客戶根據這個菜單對應自己的口味選擇自己適宜的菜品。
降額曲線就是不同電流在不同的作業環境溫度下對應出的不同值，這些值經過描點法得到的一個曲線圖，有了這個降額曲線圖就能愈加直觀的看到這個汽車連接器運用條件。
下圖就是關于溫升和降額曲線的圖示
溫升曲線圖

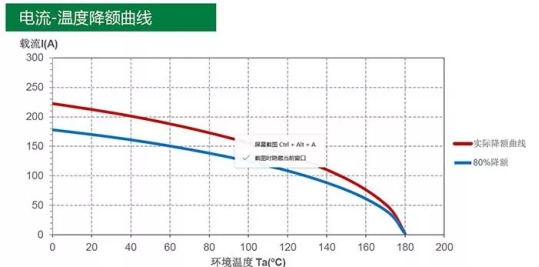

降額曲線圖
2高壓互鎖(HVIL)
針對整個的高壓互連系統來講，為了保證高壓系統上下電時的安全，在連接規劃時，引進了高壓互鎖概念。簡略描述為，汽車連接器在插合導通時，高壓回路先接觸導通，后高壓互鎖信號回路再導通；分?jǐn)鄷r(shí)，先高壓互鎖信號分?jǐn)?，后高壓回路斷開。大多數汽車連接器廠家會把高壓互鎖規劃放在汽車連接器內部，也有一部分廠家會把高壓互鎖經過輔佐結構規劃放在對插腔體的外部。保證高壓互鎖回路的安穩性，非常重要。假設說高壓互鎖不接連，或許帶來的影響會很惡劣，比如車正在行進過程中，忽然高壓互鎖回路信號失常，導致整車忽然掉電，不能正常工作，這樣會構成交通事故。
