連接器在汽車、計算機以及電子通訊職業中，運用塑料連接器是非常遍及的。與普通塑件相比，汽車連接器主要具有以下特征。
（1）壁厚標準小，一般只要0.4~0.8mm。
（2）表里結構凌亂，尤其是插針孔多，而且很密、很小，孔與孔距離有的僅0.5~1mm。
（3）脫模斜度小，標準精度高，公差等級達MT1~MT2。
1塑件結構剖析
圖1所示為汽車連接器，原料LCP+30%GF，縮短率為0.05%。

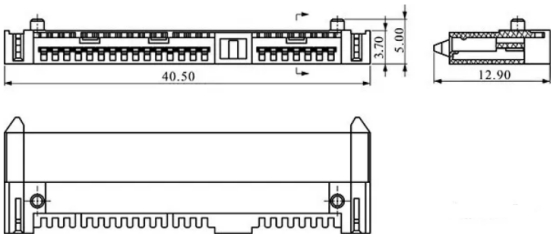

圖1 汽車連接器
塑件結構特征為：①壁厚標準小，平均壁厚只要0.5mm；②插針孔很密、很小，孔與孔距離有的僅0.64mm；③脫模斜度小，不得大于15′，標準精度高，公差等級達MT2；④內、外形比較凌亂，尤其是型芯和模具成型零件多。
2模具結構規劃
依據客戶要求，模具選用1模2腔方式，模架為二板模架AI-1515-A25-B30-C60。模具結構如圖2所示。

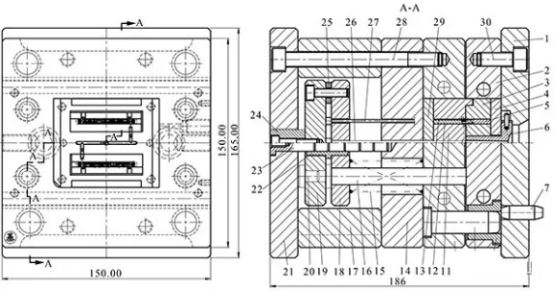

圖2汽車連接器模具結構
1.定模座板 2.定模板 3.定模鑲件 4.定模墊板 5.定模型芯 6.澆口套 7.定位銷 8.導套 9.導柱 10.動模板 11.動模鑲件 12.活動型芯 13.動模型芯 14.支承板 15.復位彈簧 16.復位桿 17.墊塊 18.推桿固定板 19.推板 20.限位釘 21.動模座板 22.導套 23.導柱 24.頂柱 25.限位環 26.圓推桿 27.扁推桿 28.螺釘 29.動模墊板 30.螺釘
01澆注系統規劃
模具選用側澆口澆注系統，塑料熔體經過澆口套6內的干流道進入分型面上的分流道，終究經埋伏式側澆口進入型腔。

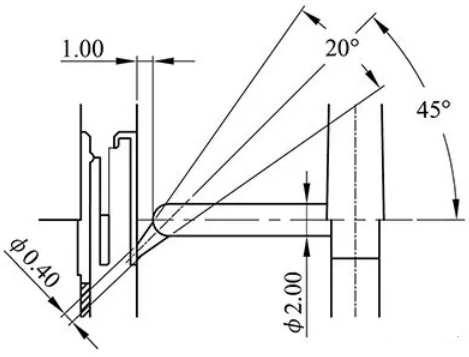

圖3 埋伏式澆口標準
埋伏式側澆口標準如圖3所示，優點是澆注系統凝料和塑件可以主動分別，便于模具選用全主動化打針出產，而且澆口切斷后留下的痕跡較小，不影響塑件外觀質量。
02成型零件規劃
（a）定模成型零件
（b）動模成型零件

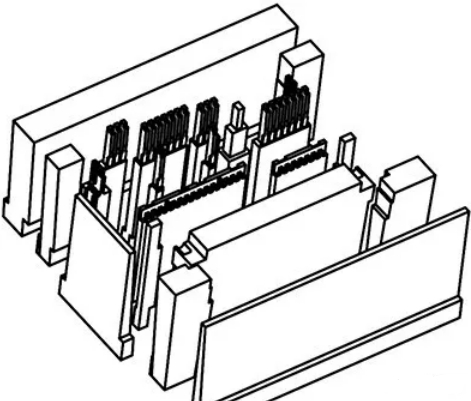

圖4 模具成型零件
成型零件規劃是模具規劃的要害。汽車連接器結構凌亂，壁厚很小，插針孔共22個，型芯小且多，型腔排氣困難。塑件成型最窄的槽標準20mm×1mm×9mm，型芯之間最小空地僅0.40mm，塑件內、表面面質量、標準精度要求高，型芯選用鑲件結構，大多數塑件壁厚是由型芯之間的空地構成的。為便于型腔排氣以及型芯的制造和修理，模具的成型零件全部選用鑲件結構，模具成型零件如圖4所示。
03冷卻系統規劃
一方面動、定模兩部分的型芯小且多，都選用鑲件結構而無法通冷卻水，另一方面塑件小且壁薄，型芯沒有通冷卻水的必要，模具只在動、定模型腔板之外的模板上規劃了簡易的冷卻水道。
04導向定位系統規劃
模具的導向定位系統直接影響塑件的精度和運用壽命。模具的動、定模板由導柱9和導套8導向定位，動、定模內鑲件分型面的4條邊都規劃了錐面定位結構。在動模部分，規劃了為推桿固定板18導向的導柱23和導套22。此外，定模座板1在注塑機定模板上裝置時由定位銷7定位。
05脫模系統規劃
塑件小且壁薄，成型后對型芯的包緊力較大，脫模時塑件很簡單變形乃至開裂，因而脫模系統是模具規劃的難點。依據塑件結構，模具選用圓推桿和扁推桿聯合推出的脫模結構，其間塑件由扁推桿推出，澆注系統凝料由圓推桿推出。扁推桿推出力較大，且較平衡，但成本較高，簡單磨損，要注意保護保養，最好守時查看替換。
3模具成型零件原料及制造工藝
模具型芯和型腔板的原料可用P20或SKD61模具鋼，淬火處理至52~54HRC，型腔板表面拋光至Ra0.2μm。
汽車連接器模具制造的要害是確保各成型零件組裝之后的精度，尤其是動、定模各型芯分別固定在定模鑲件3和動模鑲件11上，這兩塊鑲件的標準精度要求很高，否則型芯裝上后可能會產生干與乃至卡死，影響塑件脫模。為確保塑件精度，各型芯固定孔或型芯孔有必要選用同一加工程序，運用同一工裝夾具，選用慢走絲線切開加工。兩鑲件合模時的錐面定位結構有必要在線切開加工前加工結束。為確保模具制造過程中各型芯的裝置工藝性及其2°左右的脫模斜度，各型芯也用線切開加工。一切型芯的成型表面有必要于裝置合格后，試模前進行拋光。
4模具作業過程
塑料熔體經過澆注系統進入模具，終究經埋伏式澆口進入型腔。熔料在型腔中保壓、冷卻、凝聚后，模具開模，開模距離取100mm。到達開模距離后，注塑機頂桿推進頂柱24，從而推進圓推桿和扁推桿將塑件和澆注系統凝料推出動模。模具合模，繼續下一次打針成型。
