汽車連接器用于完成汽車電信號的傳輸和控制，線束和線束之間以及線束電氣設備之間電聯接的根底原件，起聯接和斷開電力的效果。汽車連接器導體觸摸件的牢靠觸摸、牢靠的電氣絕緣功用、牢靠的機械聯接，確保汽車電信號的牢靠傳遞和部件的有用控制。
汽車連接器的首要失效方法
現場運用及試驗數據標明，汽車連接器的失效方法有電觸摸失效、絕緣失效、機械聯合失效及其他失效方法，各失效方法占比見圖1。

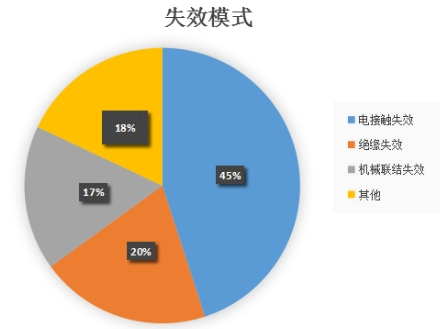

圖1連接器失效形式占比

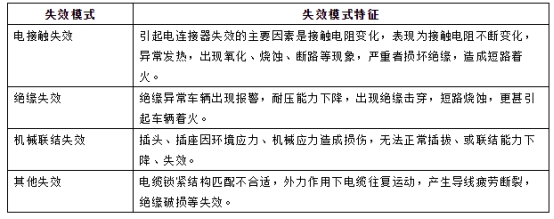

汽車連接器失效形式特征見表1
汽車連接器的故障樹剖析
運用故障樹剖析法對汽車連接器失效形式進行剖析，汽車連接器的故障樹剖析見圖2。
其間底事情為: 1插孔應力松懈、彈性疲乏:2振蕩;3高溫;4長時間負載:5有害氣體硫化或氧化;6濕潤:7電化學反應;8觸摸件相對運動;9焊線槽應力會集;10 材質變形量大;11觸摸件不能自定中心;12絕緣板中混有金屬顆粒;13金屬剩余物;14鍍層金屬離子搬家;15 灰塵、污物粘附在設備板;16電擊穿:17頭與座卡死無法解鎖: 18頭與座不能聯接;19設備板開裂;20可焊性差。
一、汽車連接器的電觸摸失效原因剖析
（1）電觸摸壓力缺少。
連接器經過插針和插孔觸摸導電，插孔為彈性元件，其質量優好壞對電聯接的牢靠性至關重要，插針刺進插孔插孔發生彈性變形，進而對插針發生觸摸壓力，觸摸壓力的不穩定或減小會影響觸摸電阻的不穩定，在必定的振蕩、沖擊應力效果下，彈性原件發生發生恢復性彈性變形，振蕩、沖擊應力滿足大，效果時刻滿足長，就會構成瞬斷故障。插針插孔長時間受效果力和反效果力，插孔彈性元件逐步發生永久行變形，呈現應力疲憊松懈現象，尤其在觸摸點及環境溫度的效果下，插孔會呈現蠕變現象，觸摸壓力減小，觸摸電阻增大。
（2）觸摸磨損。
插拔磨損：汽車連接器插合分開時，插針與插孔之間在必定的觸摸壓力效果下，由于相對運動而發生沖突，在沖突過程中，會呈現觸摸外表的光潔度損害，幾許形狀改動、擦傷、粘連、發生磨屑，材質轉移等，一起還伴隨有熱量發生。跟著插拔次數的添加，插針插孔的外表鍍層金屬被磨損，顯露基底金屬，在周圍環境效果下發生腐蝕，構成觸摸不良。觸摸對外表磨損的程度與觸摸壓力的巨細，觸摸沖突部位外表光潔度，觸摸對外表鍍層品種、硬度、質量、觸摸對導向部位圓角是否光滑以及插孔觸摸部位幾許形狀等要素有關。在觸摸壓力大，插針頭部及插孔內孔口部圓角聯接差，觸摸部位粗糙度高，鍍層材質硬度低，鍍層質量差的情況下，觸摸對磨損更為嚴重。連接器的插拔壽數也低，觸摸穩定性也差。
微動磨損：微振是發生在兩個具有小幅振蕩的相對運動的兩個外表的磨損現象，其振幅為1—100um，首要是溫度循環引起的熱脹冷縮和布景的振蕩，汽車連接器因其作業工況中，振蕩及熱沖擊一起存在，因而微動頻頻發生。例如電連接器按照5℃／h波動，循環20次，插針(黃銅制作)的熱膨脹系數為2x10-5/℃，插針長度為5mm，則其微振幅度可達5um。試驗標明，這種微振到達數百萬次今后，就有或許嚴重影響電觸摸的牢靠性。比如汽車作業5h，振蕩頻率1000Hz，相當于發生1800萬次的微振。
于1994年提出了下述微振失效模型，將失效劃分了7個階段。
（1）潔凈的微觀突起的觸摸；
（2）微振運動使微觀突起觸摸露出于銹蝕效果之下，構成銹蝕膜層；
（3）微振的反向運動刮削膜層，一部分落入“谷”中，一起有一部分壓入觸摸
部分；
（4）一步的微振再次將觸摸部分露出于銹蝕效果之下；
（5）微振運動使微觀突起發生塑性變形，使銹蝕膜層碎裂，并使碎末與突起的
金屬混合：
（6）微觀突起逐步被銹蝕物污染，觸摸電阻添加；
（7）畢竟銹蝕碎末填滿“谷”中，在兩觸摸外表之間構成厚度至少為20nm的絕緣層，聯接徹底失效。
微振失效模型圖見圖3
相比較而言，電子連接器在低電壓、小電流的作業場合，微動過程中觸摸外表上的絕緣，物質的損害較大，而在大功率電力電路中，絕緣物或許由于電沖擊而被去除，對電路的影響。
二、電觸摸牢靠性規劃
汽車連接器電觸摸牢靠性規劃重點是以下參數的規劃：觸摸電阻、插拔力、觸摸正壓力。
觸摸電阻規劃
依據電觸摸理論，觸摸電阻R=RC+Rf+Rp,式中：
Rp—為導體電阻，它是端子和引出線的奧姆電阻之和,其巨細決定于端子和引出線所選用的材質、截面形狀及長度尺度。

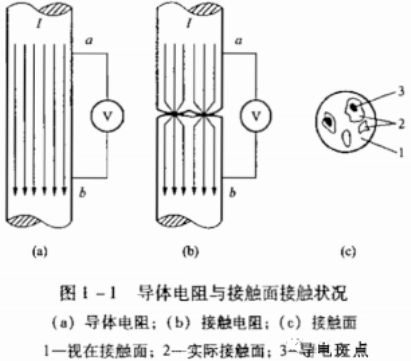

RC—會集電阻，當兩個端子相互觸摸時,其外表不或許完整地觸摸，微觀上是點與點的觸摸。當電流由一個觸摸件流向另一個觸摸件時，電流線就遭到縮短而發生阻力，因而發生的電阻就稱為縮短電阻。
Rf—膜層電阻，它是觸摸件外表上的粘著膜、外表晦暗膜及薄膜所發生的電阻。
觸摸電阻的影響因素：材質自身的特性，觸摸壓力、生產工藝才能等。
端子材質選用

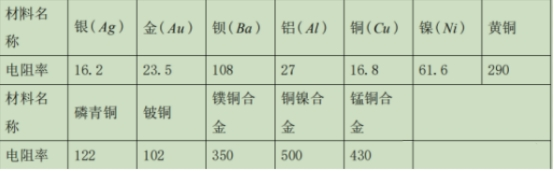

下表為典型金屬的電阻率

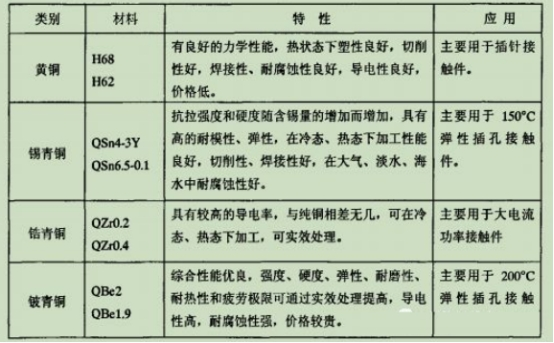

下表為銅合金的功能
選用高導電率或低電阻率的端子材質（黃銅的導電率約為13﹪,磷青銅導電率約為26﹪，鈹銅可大達40﹪）,是下降觸摸電阻最有用的方法。
端子材質選擇的基本要求：
導電性－高導電率、低電阻率，下降觸摸電阻；
延展性-有助于端子成型；
硬度-前進機械磨損才能及增大觸摸面積，減小觸摸電阻；
降伏強度-屈從強度，在機械與材質科學的界說是材質開端發生塑性變形(永久變形)的應力值，在彈性范圍內有大的位移；
彈性模數-較高的彈性模數外表膜簡略損壞，有利于下降外表膜觸摸電阻，較低的彈性模數則可增大彈性變形的觸摸面積；
應力松懈-端子長時間受力或高溫，反抗負載才能仍能保持；
硬度(Hardness)－減少端子金屬的磨損。
觸摸件插拔力規劃
在影響觸摸電阻的要素中，觸摸壓力的影響最大，但觸摸壓力一般是無法測量的。
觸摸件在刺進和拔出時為打敗彈性觸摸發生的阻力所需求的力，稱為觸摸件刺進力和拔出力，依據胡克定律，當觸摸壓力越大，為打敗彈性觸摸發生的阻力所需求的力也越大，也便是插拔力越大，因而從某種意義上來說插拔力便是在彈性觸摸件正壓力效果下，觸摸件間發生的摩擦力。

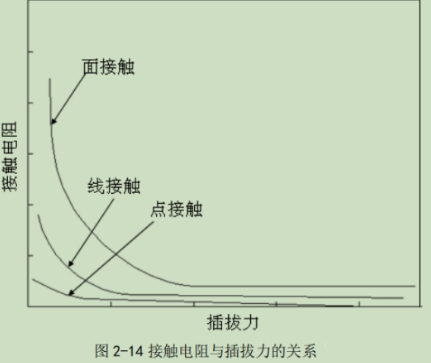

插拔力在必定區間改動時，觸摸電阻的改動較明顯，除此之外的區域，觸摸電阻的改動相對鈍化，即使插拔力添加許多，觸摸電阻也并未明顯減小。從經濟性視點考慮，逾越必定極限，再要求經過增大插拔力來減小觸摸電阻，沒有實際意義。所以，為減小觸摸電阻，不該僅從插拔力去考慮。
觸摸件的觸摸壓力
觸摸壓力是互相觸摸的外表發生并垂直于觸摸外表的力，影響著電觸摸功能，
由于機械或環境應力而使正壓力削減，會引起觸摸電阻的添加，若超出規則值將引起電路失效。
在連接器smart化的趨勢下，觸摸壓力的規劃必須非常精準。
堅持力太大的缺陷：
(1)添加端子刺進力，易構成端子變形；
(2)添加housing內應力，易構成housing變形。
堅持力太小的缺陷：
(1)觸摸壓力不夠，構成觸摸電阻大，觸摸不良；
(2)端子易松脫。

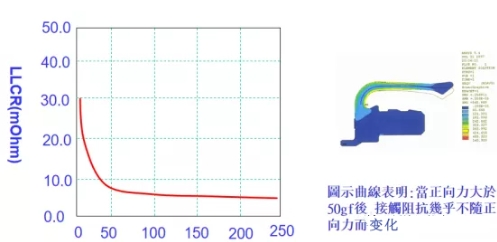

下圖為觸摸壓力與觸摸電阻的改動剖析
汽車連接器絕緣失效剖析及牢靠性規劃
絕緣電阻是指在汽車連接器的絕緣部分施加電壓，從而使絕緣部分的外表或內部發生漏電流而呈現出的電阻值。即絕緣電阻（MΩ）=加在絕緣體上的電壓（V）/泄露電流（μA）。經過絕緣電阻查驗承認連接器的絕緣功用能否契合電路規劃的要求或飽嘗高溫、濕潤等環境應力時，其絕緣電阻是否契合有關技術條件的規矩。絕緣電阻是規劃高阻抗電路的限制要素。絕緣電阻低，意味著漏電流大，這將損壞電路的正常作業。例如構成反饋回路，過大的漏電流所發生的熱和直流電解，將使絕緣損壞或使連接器的電功用變劣。
1)絕緣材質規劃電連接器時選用何種絕緣材質非常重要,它往往影響隨后產品的絕緣電阻能否安穩合格。如某廠原運用醋醛玻纖塑料和增強尼龍等材質制作絕緣體，這些材質內含極性基因，吸濕性大，在常溫下絕緣功用可滿足產品要求，而在高溫濕潤下絕緣功用不合格。后選用特種工程塑料PES（聚苯醚砜）材質，產品經200℃1000h和240h濕潤試驗，絕緣電阻改變較小，仍在105MΩ以上，無反常改變。2)密封不良干區里面的電子電器和線束遭到高溫/高濕以及化學品/塵土影響較小，濕區剛好相反，假設密封不良，或許導致電器和線束進水，引起內部電路短路/腐蝕等，直接導致功用失效，這就需求線束的連接器插接件做好密封保護
密封結構規劃不合理：

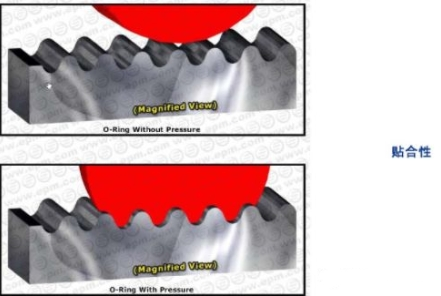

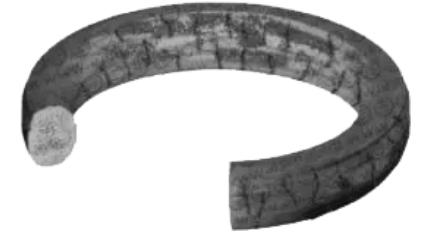

a、密封膠圈壓縮量缺少，線束平順設備密封無問題，折彎后密封失效；
b、耐老化功能及機械功能差，長時間運用老化開裂，導致密封失效，密封結構規劃時優先選用徑向密封結構；
c、凝露：
連接器內部由于作業時發熱內部空氣含水量高，停止作業后靜置由于溫差導致空氣中的水剖析出在低溫外表，進而導致絕緣失效，特別是發熱部件連接器，如驅動電機連接器；
空氣首要由干空氣、水汽、塵土組成。一般濕度是指空氣中水蒸氣的含量，飽滿濕度是單位體積的空氣在必定溫度條件下所能包括的水汽量的最大極限；
飽滿濕度與空氣溫度有關，溫度越高，所含水分越多。30%～60%的相對濕度是對于一般電氣設備比較適宜的。假如堅持空氣絕對濕度不變，降低空氣溫度，溫度降低到必定值時空氣中濕度會抵達飽滿，繼續降溫，空氣中水分就會分出，這種有液態水分出的現象稱為“凝露”。露點溫度是含濕量和大氣壓力堅持不變的前提下能使空氣相對濕度抵達100%的溫度。
試驗室條件下的凝露現象首要包括兩種狀況。一種是呈現在升溫階段，升溫過程中殼體外表溫度低于環境溫度，殼體外外表的空氣遇到低于露點溫度的產品外表時，水氣會凝結在殼體外壁，構成凝露。
另一種是呈現在降溫階段，外部環境先降溫，所以殼體內壁比內部空氣溫度低，假如殼體內壁溫度抵達內部空氣的露點溫度，殼體內壁就會構成凝露。
我們要處理的凝露問題首要是第二種，防止內壁發生凝露影響內部電氣元件功能。凝露是溫度與濕度一起效果的成果，環境濕度高，氣候溫差大，簡略發生凝露；
我國地域廣闊，氣候差異巨大，在濱海環境濕度大，西北地區溫差變化大，此類區域一般更易發生凝露。
在金屬外表涂覆硅膠干燥劑涂層后，當金屬外表溫度低于露點溫度有水分分出時，首要被吸附到金屬外表涂層中，吸附飽滿后才會呈現凝露。所以在金屬外表涂覆硅膠涂層，在必定時刻內可有用延緩凝露的發生，但并不能抵達除濕的目的，且添加了加工和保護本錢還有便是加裝透氣閥。
d、虹吸：
連接器等電子元件進水首要有兩個途徑，第一是外部的液體靠地心重力滲透進入其內部，比如沒有密封圈的連接器，或水分從線束內部連接點(比如沒有保護的焊點/壓接點/搭鐵點)進入；這兒強調下“虹吸”這個詞，由于一般電器在作業時有必定溫度，內部空氣構成必定壓力，當停止作業后，溫度下降，內部壓力也小了，這時會構成氣壓差，假如連接器密封不良，水汽會順著多股銅線間的空隙進入內部，導致功用失效。

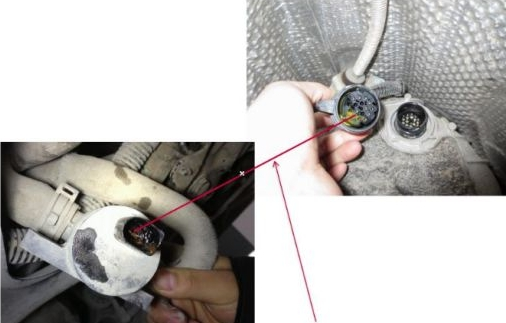

下圖為變速箱油冷卻閥N509插頭滲防凍液，防凍液沿N509插頭（1）號線進入變速器電腦J217插頭（7）號導致故障（液體虹吸現象）
